新CPU Kaby Lake トラブル乗り越え パソコン組み立て

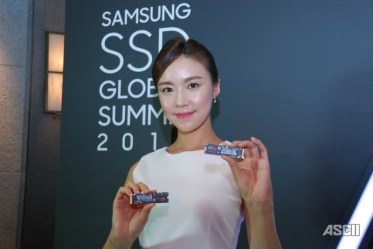

 パソコンは、記録媒体に書かれたプログラムを読み込むことで起動を始める。ハードディスクの場合、転送スピードは大体速いもので100MB/sほどなのだが、Windowsを立ち上げるとけっこう時間がかかり、待たされる。ハードディスクは中で円盤が回り、ヘッドが円盤の磁性体を読む仕組みになっているので高速化には限度がある。これに代わるものとして、メモリーを使ったSSDというものがあり、こちらは転送スピードが500MB/sほどだ。主は、SSDを2枚使いRAID0(レイド・ゼロ)という方式で起動させていた。これだと800MB/sほど出ていた。ところが、ここへ1年ほど前からNVMeというまったく新しい転送方式のSSDが発売され、転送スピードが3,000MB/s以上のものが出た。下がそのNVMeタイプのSSDだ。非常に小さく、マザーボードにパチンとはめて使えるので、省スペースなうえケーブルでつなぐ必要もない。ちなみに、インテルCPUロードマップを見ると、少し待つと、Kaby Lakeという名前のCPUも発売されるということを知る。前に作ったPCから結構時間が経っており、これを機会に更新しようと考えた。

2016samsung014_c_800x536

ASCIIのホームページからSAMSUNG 960 EVO  美人の女性にどうも目が行く

 パソコン心臓部の演算装置であるCPUは、大体1年に1回、性能が上がった新製品が発売される。これにあわせてマザーボードのチップセットの規格が新しくなり、新しいハードウエアが使えるようになる。今回は、1月の初めにインテルがKaby LakeというコードネームのCPUを発売し、 チップセット(Z200シリーズ)も新しくなったマザーボードがベンダーから発売された。主はこの発売を半年ほど首を長くして待っていた。

主がこれまで使っていたパソコンは、2012年のIvy Bridgeと呼ばれるものだったが、今年1月発売のKaby Lakeとの違いは次のようなものだ。

  • ① メモリーが高速化(DDR3→DDR4)
  • ② CPUからの転送速度アップ(PCI EXPRESS2.0→PCI EXPRESS3.0)
  • ③ CPUからの転送速度アップ(DMI2.0→DMI3.0)
  • ④ USB3.0→USB3.1
  • ⑤ 4Kビデオ @60Hz対応
  • ⑥ CPUビデオ性能アップ
  • ⑦ NVMe SSDの起動サポート

さて、行った作業と遭遇したトラブルなどを書いてみよう。

① PCの移行にあたり、まず、昔のPCから起動ディスクの内容をNVMe SSDにコピーする必要がある。ところが、NVMe SSDは古いPCにはそのような端子がないので、写真のような変換基盤を2000円ほどで購入した。これは玄人志向というメーカーの製品だ。この場合、USB3.0を使うアダプターもあるが、こちらはSATAという従来型の規格向けで別物なので注意が必要だ。m-2-pcie

主は、SSDにSAMSUNG 960 EVOを使ったので、データ移行にData Migrationというソフトをダウンロードした。このソフトは、コピー元の使用容量よりコピー先の容量が少ない場合でも、移行するデータ量を減らしたうえでコピーできる。主は、RAID0という記録ドライブを2台使うことで高速化する方法をとっていた。BIOS(UEFI)はバージョンアップをするたび、このRAIDの値をリセットするため、これまでPCの交換をする際、ずっとデータ移行に失敗し、毎回クリーンインストールを余儀なくされてきた。クリーンインストールすると、ソフトを入れなおさないとならないのでなにかと面倒だ。しかし、このソフトでは問題なく起動ディスクをまるごとコピーできた。

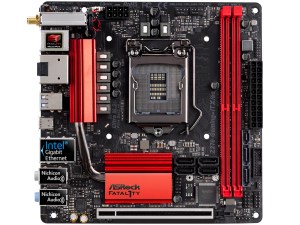

② 今回の更新では、古いパーツを流用したのは、データが入っている3.5インチのハードディスクとCPUファンレスクーラー、電源ユニットだけだ。CPU、メモリー、マザーボード、ケース、起動用のNVMe SSDは新しく購入した。  これらすべてを接続して電気を入れたら、ピーピーピーという音がして起動しない。これは過去に経験したことだなと思い、メモリーがソケットにしっかり差し込まれていないことに気付く。力いっぱい差し込むと起動し、音は消えたが、ディスプレイに何も映らない。「まいったなあ」と困っていたが、旧PCは2枚のディスプレイを接続していたことを思い出し、古いビデオカードを差し込み、ディスプレイをつないでみた。そうすると、UEFIの画面が出てきた。やった!!  やがて、ビデオカードを使わず内蔵グラフィックで映像が映るようになる。次に、マザーボードにバンドルされていたドライバーをインストールしたところ、全く昔のままのソフト環境で使えることがわかった。

③ ところが、WINDOWSのライセンスが認証されていない! WINDOWSのライセンスはハードウエアに紐づけされていて、ハードウエアを入れ替えると再度認証が必要になることがある。今回はほとんどハードウエア全部が入れ替わっている。昔はこのようなときに、電話で認証ができた。電話をすることで、ハードウエアが入れ替わってもライセンスの認証が出来たのだ。それができなくなっているようだ。  これをネットで調べるとWindows 10のバージョン1511まで電話認証ができたのだが、それ以降のバージョンではなくなったとあった。この代替策としては、古いPCでログオンする際にあらかじめMicrosoft Accountでログオンし、更新後のPCでもMicrosoft Accountでログオンすると認証を引き継げるという記事を見つけた。  このため、パーツを戻して古いPCを現状回復しようとした。しかしながら、RAIDがすでに崩れていて、旧パソコンの復旧を簡単には出来なかった。旧パソコンにWindows10を新規インストールし、認証をしたうえで、Microsoft Accountでログオンすればよい理屈だが、かなりエネルギーを要すると考えた。

③ 本来ならハードウエアが変わってもライセンスの権利はあり、これを使えないのは残念だが、Windows10のライセンスを買いなおすことにした。  正規版のライセンスはWIN10 Proの場合、3万円弱もする。このためDSP版(OEM版の一種で、自作パソコンの部品と一緒の場合だけ買うことができる。製品版より値段が安い)というものにした。ネットで調べると、アマゾンが安く、アマゾンの中にもいろいろありインチキ品も混じっているということで、販売元がアマゾンになっているものを選択した。

話が脱線するが、いまどき殆どの製品の価格はアマゾンが一番安い。おそらく大量に販売できるので、販売元に圧力をかけているのだろう。海外の会社に多額の利益が集まり、販売力の弱い日本の中小の販売店の利益が削られる状態は、何かが間違っていると思うが、消費者は安い方からつい購入してしまう。

送られてきたDSP版Windws 10は、封筒に下のシールが貼ってあるだけで、プロダクトキーが書かれていない。OEM版ということで果たして自作パソコンに使えるのか、主は疑問に思ってしまった。このため一旦アマゾンに返品しようと考え、手続きをした。アマゾンのHPの作りはよくできており、返品の手続きは超簡単だ。非常に使い勝手が良い。

ところがやはりネットでググると、下のMicrosoftと書かれた非常に小さなスクラッチシールを硬貨で擦るとプロダクトキーが出てくることがわかった。どうやら主が買ったものでも問題がなさそうだ。案の定、スクラッチを削るとキーが出てきた。  同時に、アマゾンの購入取り消しを取り消した。こちらも簡単だ。HPはうまく作られている。認証は、間違った番号を入れたのか、3回目にやっと認証出来た。ほっ。

windows10_seal

パソコン工房のHPから

④ これまでと同じようにPCを使えるようになった。オフィスやウイルスソフト、お気に入り、普段使っているアプリケーションも再インストールする必要はない。ところが、ご機嫌で、UEFIをいじり、うっかり、Load Optimized Defaults を押したら、PCが全く起動しなくなった。こういう時のためにCMOS CLEARという方法がある。マザーボードの種類によっても違うが、スイッチを押したり、ジャンパピンをショートしたりしてCMOSというメモリの内容を消去しリセットするのだ。ところがこれをしても、事態は一向に改善せずブラックアウトのままだ。これはマザーボードの故障かと思い、購入したショップのドスパラへ連絡し修理の手配をした。この店のサポートも素晴らしくて、宅配便が自宅までマザーボードを取りに来てくれるという。

並行してネットをググっていたら、このCMOS CLEARは、30分ほど完全に放電したのちに行わないとうまく行かないという記述を見つけた。それでその通りに、コンセントを抜いてから30分後に電気を入れたら、そのとおりUEFIが再び出てきた!ようやく解決。ドスパラへ連絡し、修理が不要になった旨を伝える。

⑤ というわけで、ようやくPCの更新が完了した。この結果、だいたい10万円程度の投資に対して性能アップが体感できたか?この答えとしては、残念ながらあまり体感できたとは言えない。

ただ、利点としては、これではWIFIの子機をUSBスロットに差し込んでいたが、不要になった。BLUETOOTHが使えるようになった。内蔵グラフィックの性能が上がったので、外付けのグラフィックボードが不要になった。今は使っていないが、将来的に4Kのディスプレイを60Hzで見れる。Thunderboltが使える。

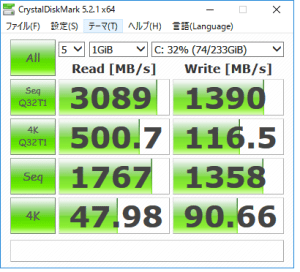

最後に、SAMSUNG 960 EVOのベンチマークをのせる。3089MB/Sとなっており250GBと小容量のSSDなので、ほぼ性能どおりの数字が出ていると思う。



 crystaldiskmark20170214
